火电厂煤炭采样机网络解决方案 电力载波通信技术的创新应用

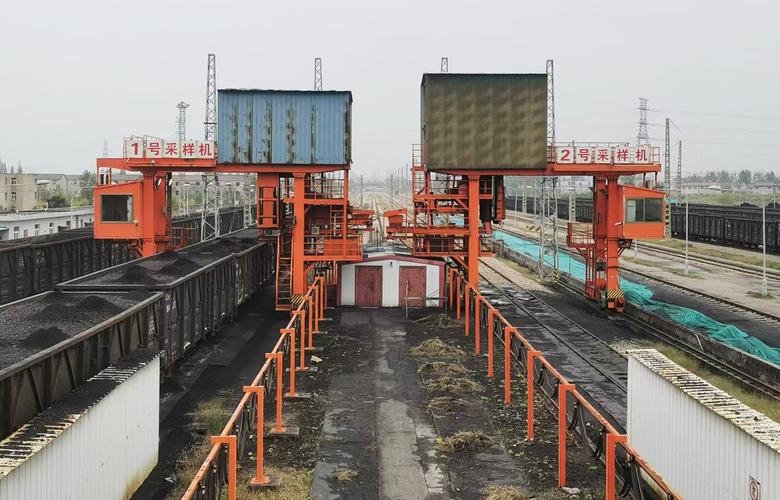

引言\n\n火电厂煤炭采样机是燃料管理中质量控制的关键设备，其运行数据的实时采集与传输直接影响电厂的经济效益与安全生产。传统采样机网络部署面临布线困难、现场环境恶劣、设备分布分散等痛点。电力载波通信（PLC，Power Line Communication）技术以其“无新线缆、利用现有电力线路”的独特优势，为火电厂煤炭采样机网络提供了一种创新且高效的解决方案。\n\n## 一、火电厂煤炭采样机网络现状与痛点\n\n火电厂煤炭采样机通常安装在露天煤场、输煤栈桥或翻车机区域，设备分布跨度大、环境粉尘重、电磁干扰强。传统网络方案多采用光纤或工业以太网布线，存在以下突出问题：\n\n1. 布线成本高：煤场区域地形复杂，开挖敷设光缆或网线施工难度大、周期长、费用高。\n2. 移动设备联网难：采样机（如门式采样机、皮带中部采样机）存在移动或旋转部件，拖链电缆易磨损、断裂，故障率高。\n3. 改造扩容不便：新增采样点或设备升级时，重新布线影响生产运行。\n4. 电磁干扰严重：煤场大功率电机、变频器较多，传统无线方案受粉尘和金属结构遮挡，信号稳定性差。\n\n## 二、电力载波通信技术原理与优势\n\n电力载波通信利用现有电力线路作为传输介质，将数据信号通过耦合器叠加到电力线上进行高速传输。针对火电厂工业环境，采用OFDM（正交频分复用）调制技术的工业级PLC产品，具备以下优势：\n\n- 免布线：直接利用采样机供电电缆传输数据，无需额外敷设通信线缆，尤其适合移动设备和改造项目。\n- 抗干扰强：OFDM技术配合自适应跳频与信道估计，可有效规避变频器、电机启停带来的脉冲噪声。\n- 实时性好：物理层速率可达200Mbps以上，满足采样机视频监控、控制指令和采样数据的实时传输需求。\n- 安全可靠：数据与电力同缆传输，不依赖无线频谱，不受粉尘、金属遮挡影响，适合煤场恶劣环境。\n- 扩容灵活：新增节点只需接入电力线路并配置耦合器，即插即用，大幅缩短施工周期。\n\n## 三、整体网络解决方案设计\n\n### 3.1 网络架构\n\n方案采用“PLC+工业交换机+边缘网关”的混合架构：\n\n- 现场层：在每台采样机的供电回路中安装PLC耦合器与PLC终端模块，采样机PLC控制器、称重仪表、摄像头等设备通过工业交换机汇聚后接入PLC终端。\n- 传输层：利用采样机供电电缆（动力电缆或专用供电回路）作为通信 backbone，通过PLC耦合器将数据信号注入电力线，在配电室侧通过PLC头端设备接收并还原数据。\n- 平台层：头端设备接入电厂燃管中心工业交换机，通过边缘网关完成协议转换（Modbus TCP/OPC UA等），上传至燃料智能管控平台或DCS/SIS系统。\n\n### 3.2 关键设备选型\n\n- 工业级PLC调制解调器：支持宽温（-40℃~75℃）、防护等级IP40以上，具备冗余耦合与噪声抑制功能。\n- PLC耦合器：采用电容耦合方式，适配380V/660V供电系统，插入损耗低。\n- 工业交换机：千兆环网交换机，支持Profinet/EtherNet/IP等工业协议。\n- 边缘网关：支持多协议接入与数据预处理，具备断点续传与本地缓存能力。\n\n### 3.3 带宽与实时性保障\n\n针对采样机应用场景进行流量分级：\n\n- 控制指令与采样数据：优先级最高，采用QoS保障，端到端延时控制在50ms以内。\n- 视频监控：采用H.265编码，按需调流，占用带宽可动态调整。\n- 通过VLAN划分与流量整形，确保关键业务不受视频业务影响。\n\n### 3.4 安全与可靠性设计\n\n- 电力载波网络与电厂信息管理网之间部署工业防火墙，实现安全隔离。\n- PLC链路支持AES-128加密，防止数据窃听与篡改。\n- 采用环网+冗余链路设计，单点故障时自动切换，切换时间小于50ms。\n- 设备具备看门狗与远程复位功能，减少现场维护工作量。\n\n## 四、典型应用场景\n\n1. 门式采样机移动通信：采样机大车行走、小车升降过程中，通过电力载波沿供电滑触线或卷筒电缆实现稳定通信，彻底解决拖链电缆磨损问题。\n2. 皮带中部采样机分布组网：多条输煤皮带采样点分散布置，利用各采样机供电回路实现数据回传，避免长距离光纤敷设。\n3. 煤场新增采样点快速接入：改造项目中无需破路挖沟，仅需在配电箱处增加PLC设备即可完成联网，施工周期缩短70%以上。\n\n## 五、实施要点与注意事项\n\n1. 电力线路评估：实施前需检查供电回路拓扑，避免跨变压器传输；必要时加装阻波器隔离噪声。\n2. 耦合方式选择：根据现场配电方式选择相地耦合或相相耦合，确保信号传输衰减在合理范围。\n3. 干扰源排查：对变频器、软启动器等强干扰设备加装滤波装置，优化PLC信道质量。\n4. 分阶段实施：建议先选择一台采样机进行试点验证，确认带宽、延时和稳定性后再规模推广。\n\n## 六、\n\n电力载波通信技术为火电厂煤炭采样机网络提供了一条“借力现有电力线路、破解布线难题”的务实路径。随着工业PLC芯片性能的提升与抗干扰算法的成熟，该方案在火电厂燃料智能化改造中具备广阔的推广价值，可有效支撑采样机无人化、数据实时化和管控集中化的建设目标，助力火电厂燃料管理数字化转型升级。}“}
